Una montagna di risparmio di acqua e di energia 4A ELETTR

Le funzioni

• L’indicatore di pertinenza e

Di risparmio energetico

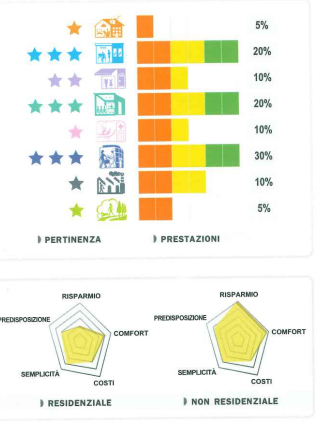

• A sinistra possiamo osservare l’indicatore di pertinenza che indica con delle stelle[da 1 a 3] la qualità dell’energia tenendo conto dell’ambiente in cui ci si trova,mentre a destra troviamo un indice dove ci sono vari livelli di risparmio energetico[per i vari livelli di illuminazione e climatizzazione nei locali] da 1 a 6 espressi in percentuale.

• Indicatore e Radar

• Il radar esprime la qualità delle funzioni negli ambienti residenziali e non, con valori da 1 a 5 di risparmio energetico valutando i costi,il comfort,la semplicità e la predisposizione dell’impianto

• Il tachimetro del risparmio energetico

• Il tachimetro del risparmio energetico serve a esprimere in modo eccelso la quantità di energia che possiamo risparmiare con le funzioni considerando anche l’ambiente in cui ci troviamo
• Per quanto riguarda l’illuminazione l’indice di risparmio energetico il valore è espresso come valore percentuale massimo misurabile con il metodo specificato nella norma EN15193.Nella misurazione si è preferito misurare una singola funzione piuttosto che misurare l’intero impianto non avendo alcun controllo.
• Per l’ambiente esterno questa misurazione è stata presa con valori statistici.
• Per quanto riguarda la climatizzazione l’indice di risparmio energetico è considerato come valore percentuale massimo che si puo misurare con il metodo adottato che viene specificato nella norma EN 15232. Nella valutazione si è preferito usare la classe di efficienza relativa alle funzioni piuttosto che a un impianto di classe D senza alcun controllo.
• Per la classe C si è presa in adozione la metodologia delle funzioni C.O e C.Z per la classe B si è adottata la funzione C.P,per la classe A le funzioni C.G e C.I,per gli altri carichi la misurazione è di tipo qualitativo.

• La programmazione oraria delle luci

• L’accensione e lo spegnimento delle luci è programmato tramite un segnale orario.
• Con questa funzione è possibile:impostare un orario di spegnimento e accensione [funzione programmazione]
• Possiamo temporizzare lo spegnimento delle luci a seguito di un’accensione manuale[funzione temporizzazione]
• La funzione programmazione è consigliata per i locali in cui si ha una riduzione di personale o di attività lavorativa ad esempio in posti come alberghi,uffici,scuole ecc.
• In questo modo evitiamo l’accensione delle lampade in orari in cui non si ha presenza di persone.
• E possibile programmare scenari a illuminazione ridotta comandati tramite segnali orari.Tipicamente è utilizzato solamente per spegnere le luci,visto che l’accensione puo essere sia manuale per i locali interni,oppure tramite luce solare per gli esterni o le vetrine.
• Lo spegnimento delle luci programmato può essere sia parziale nel caso in cui le attività non cessano completamente per esempio in un luogo di passaggio negli hotel,oppure può essere totale nei luoghi scolastici ad esempio in cui l’attività cessa completamente

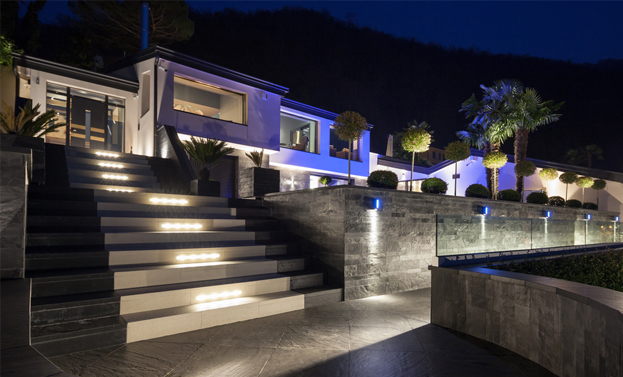

• E consigliato usare un sensore di movimento abbinato alle luci ridotta per attivare una meccanismo integrativo che faccia da sentiero luminoso,peri locali esterni si consiglia di usare abbinato ad una programmazione oraria,un segnale di tipo crepuscolare

Illuminazione automatica per presenza di persone.

Il segnale di presenza può essere sostituito da una scheda magnetica da inserire in un apposito lettore come nelle applicazioni alberghiere

Regolazione illuminazione in funzione della luce naturale

Quando si è in fase di progettazione illuminotecnico è opportuno suddividere il locale in zone con disponibilità di illuminazione diurna rispetto a quelle senza in modo da organizzare efficacemente l’impianto luci e il sistema di controllo e bisogna stare attenti a posizionare i sensori in maniera corretta
