Вступ

Що вивчає наука з електротехніки? В першу чергу, можна сказати, що ця наука вивчає електричні і магнітні явища, виробництво електричної енергії, передачу і розподіл її між споживачами та перетворення її на інші види енергії.

Для оволодіння професійними знаннями та навичками необхідні знання з електротехніки.

При вивченні електротехніки обов’язково потрібні знання математики, фізики, хімії.

ПОСТІЙНИЙ СТРУМ

1.Визначення  електричного струму

     Електри́чний струм – впорядкований рух заряджених частинок у просторі. У металах це електрони, у напівпровідниках – електрони та дірки, у електролітах – позитивно та негативно заряджені іони, у іонізованих газах — іони та електрони.

За напрямок струму вибирають рух позитивно заряджених частинок.

Таким чином, напрямок струму в металах протилежний напрямку руху електронів. Напрямок струму – від плюсу до мінусу.

Подивіться відео

2.Основні величини електричного струму

1. Сила струму  І (А)

2. Напруга  U (В)

3. Опір   R (Ом)

4. Потужність  P (Вт)

Подивіться відео

1. СИЛА СТРУМУ

Кількісною величиною струму є сила струму. Від сили струму залежить дія струму. Визначальна формула сили струму така: I=q/t тобто сила струму I кількісно дорівнює заряду, що проходить через поперечний переріз провідника протягом секунди. Одиниця сили струму називається ампером (на честь французького фізика Андре Ампера). Визначення цієї одиниці, що є однією з основних в системі одиниць СІ, дається на підставі закону магнітної взаємодії провідників із струмом. За рахунок енергії електричного поля, яким створюється  струм, цей струм виконує роботу в провіднику. Дії струму:1.Теплова дія (виділення тепла в провіднику),2.Магнітна дія(створення магнітного поля),3. Електродинамічна дія(поява сили між провідниками), 4.Біологічна дія (дія струму на живі істоти).

2.НАПРУГА

Напруга визначається як різниця потенціалів між двома точками електричного кола.

Джерело електричної енергії характеризується електрорушійною силою (ерс) Е, яка кількісно дорівнює різницею потенціалів на затискачах джерела на холостому ході (без навантаження).

Для кількісної характеристики роботи по перенесенню одиничного заряду використовується фізична величина — напруга: U= A/q (Дж/Кл) тобто U чисельно дорівнює роботі струму в даній ділянці кола (між двома його точками) при перенесенні заряду 1 Кл. Одиниця напруги — вольт.

Подивіться відео

3. ОПІР

Електри́чний о́пір — властивість провідника створювати перешкоди проходженню електричного струму. Позначається здебільшого латинською літерою R, одиниця опору в системі одиниць СІ – Ом. Електричний опір використовується у випадках лінійної залежності електричного струму в провіднику від прикладеної напруги, й є коефіцієнтом пропорційності між падінням напруги U й силою струму I U = IR.

Опір провідника залежить від параметрів провідника :

довжини, перерізу, виду матеріалу. R = ῥ*l/S, де:

ῥ – питомий опір, який залежить від матеріалу (Ом*мм²/м)

l – довжина матеріалу (м)

S – переріз (мм²).

Подивіться відео.

4.ПОТУЖНІСТЬ

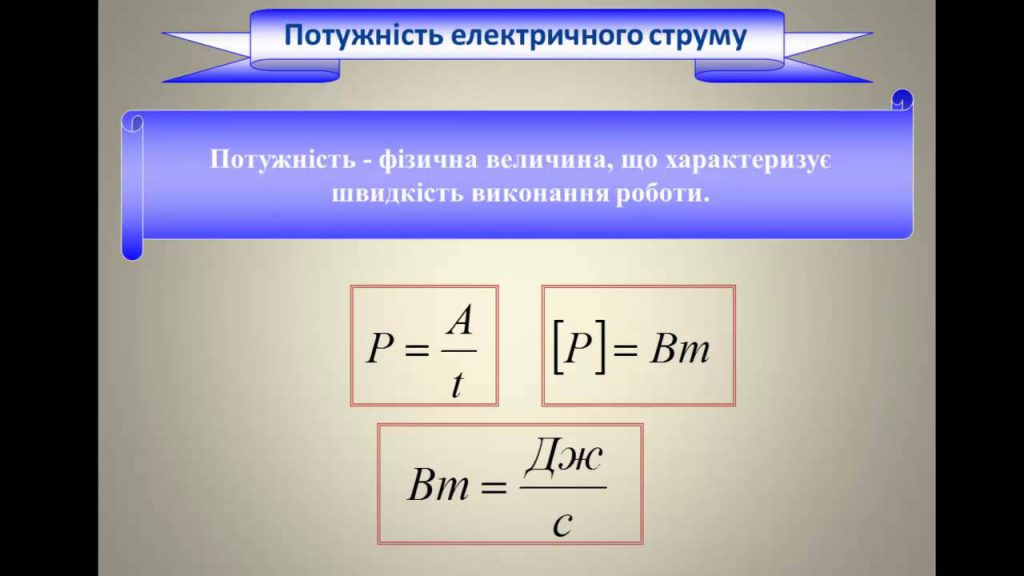

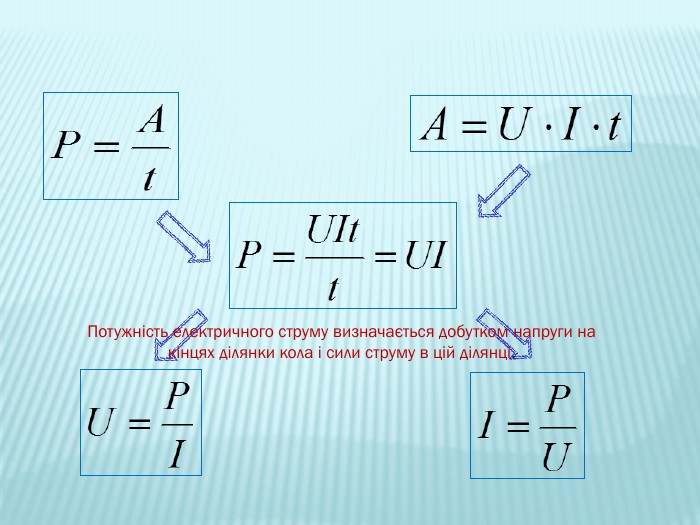

Потужність електричного струму дорівнює відношенню роботи А до часу t, протягом якого вона виконується: P=А/t= U*I Одиницею потужності в СІ є Ват (Вт). Якщо по провіднику проходить струм, то провідник нагрівається. Англійський вчений Дж. П. Джоуль і російський вчений Е. Х. Ленц встановили закон (Джоуля – Ленца): кількість теплоти, що виділяється в провіднику зі струмом, пропорційна силі струму, напрузі і часу проходження струму

.

Подивіться відео

Виконайте інтерактивну вправу.

1. Елементи електричного кола

2.Закони постійного струму

КОНТРОЛЬ ЗНАНЬ

Виконайте контрольну роботу з теми “Постійний струм”.

Обов’язково вкажіть своє прізвище та номер групи.

ІІ.ЗМІННИЙ СТРУМ

1.ВИЗНАЧЕННЯ

Змінним струмом називається електричний струм, що змінюється за величиною та напрямком. Зміна відбувається в функції часу.

Зазвичай використовується синусоїдальний струм.

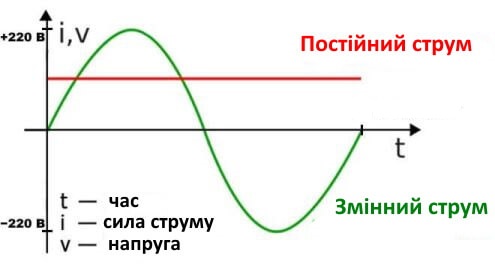

Порівняйте графіки постійного і змінного струмів.

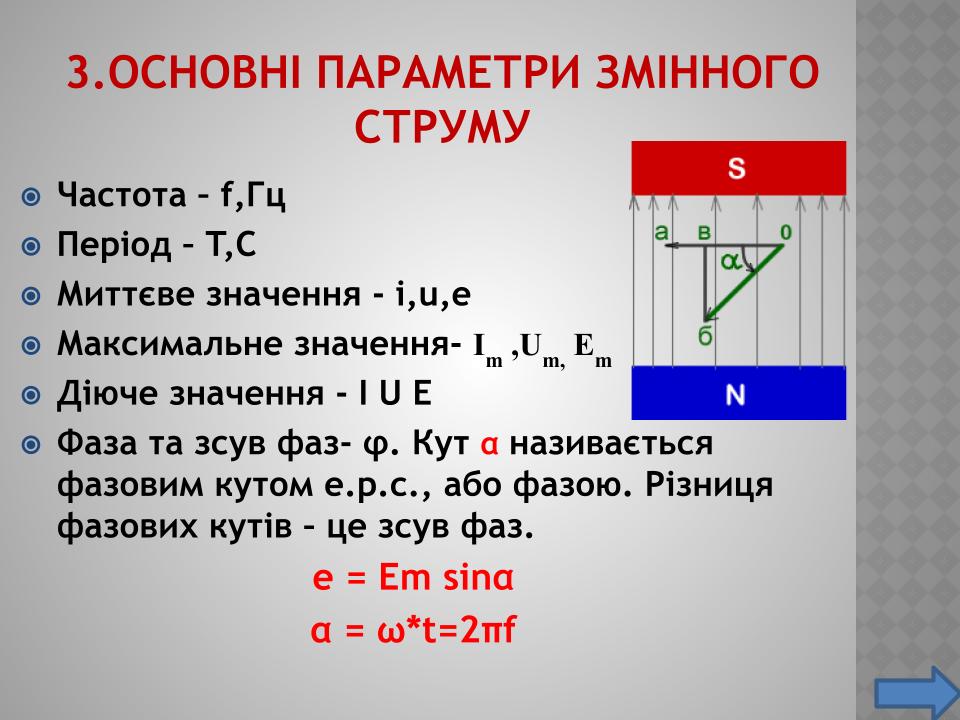

2. ОТРИМАННЯ ЗМІННОГО СТРУМУ

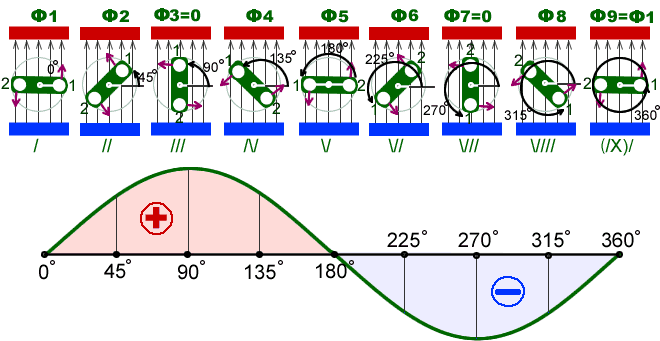

Змінний струм створюють генератори змінного струму. Принцип їх дії – явище електромагнітної індукції.

Явище електромагнітної індукції – це виникнення електричного струму в провідному контурі, який або розміщено нерухомо в змінному магнітному полі, або переміщається в постійному полі так, що кількість ліній магнітної індукції, які перетинають контур, змінюється.

Подивіться відео

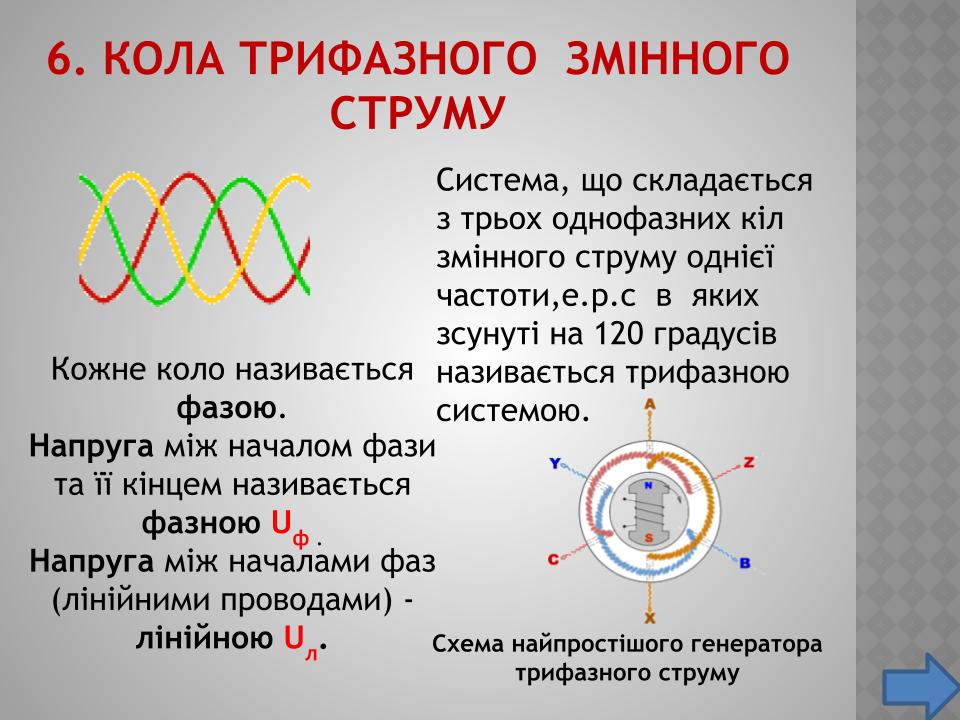

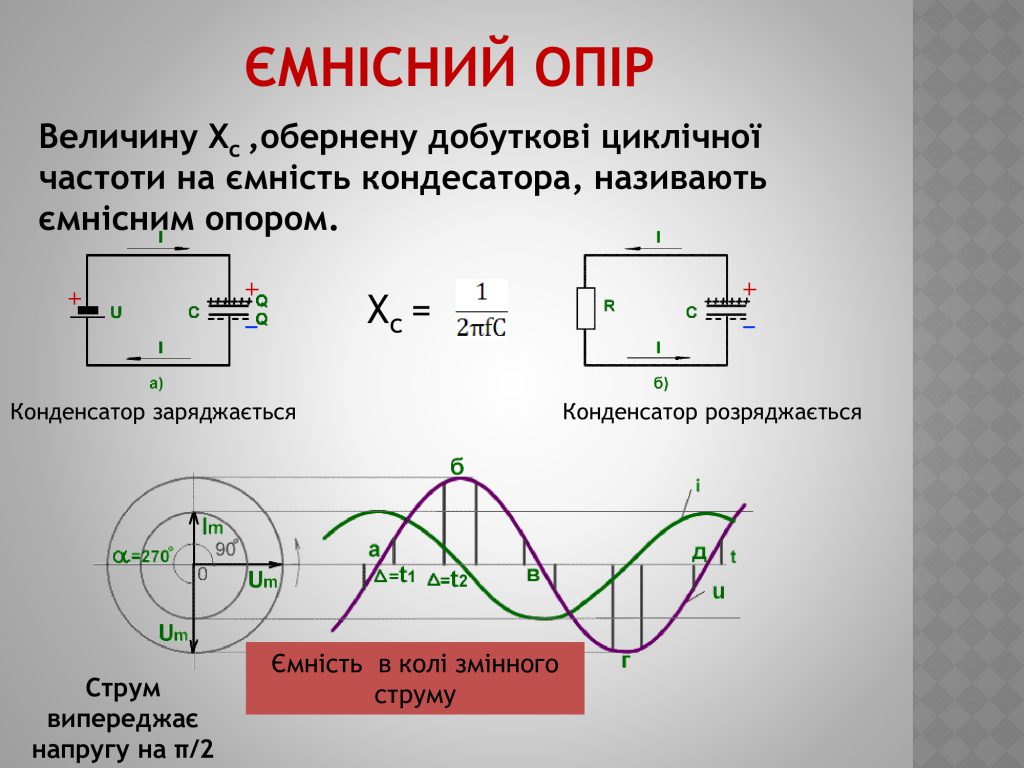

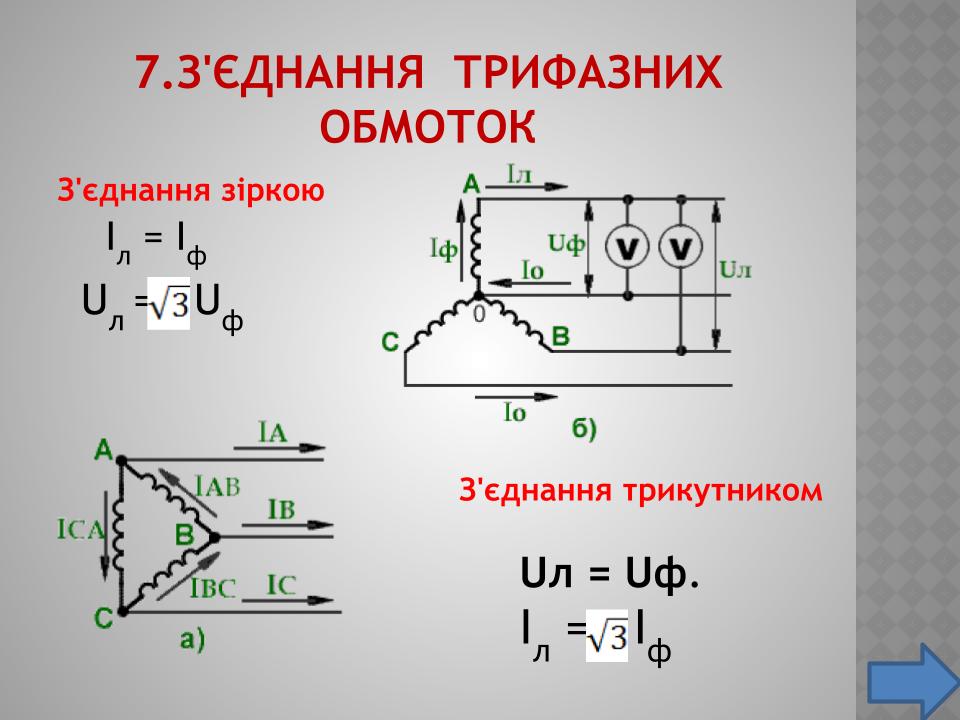

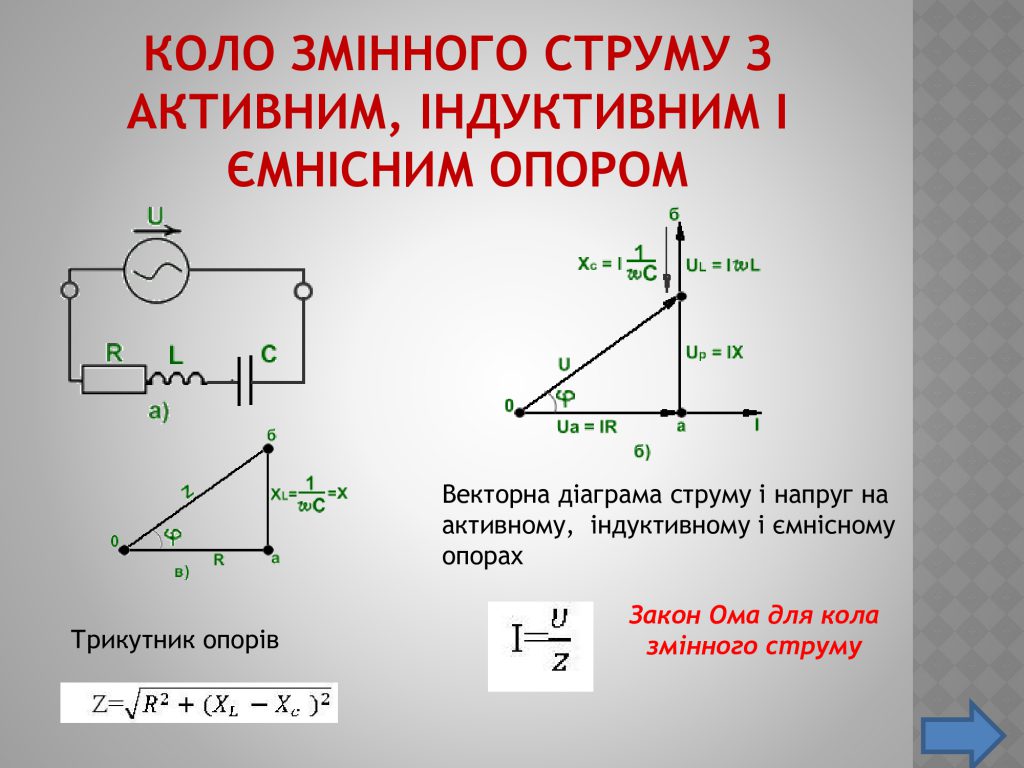

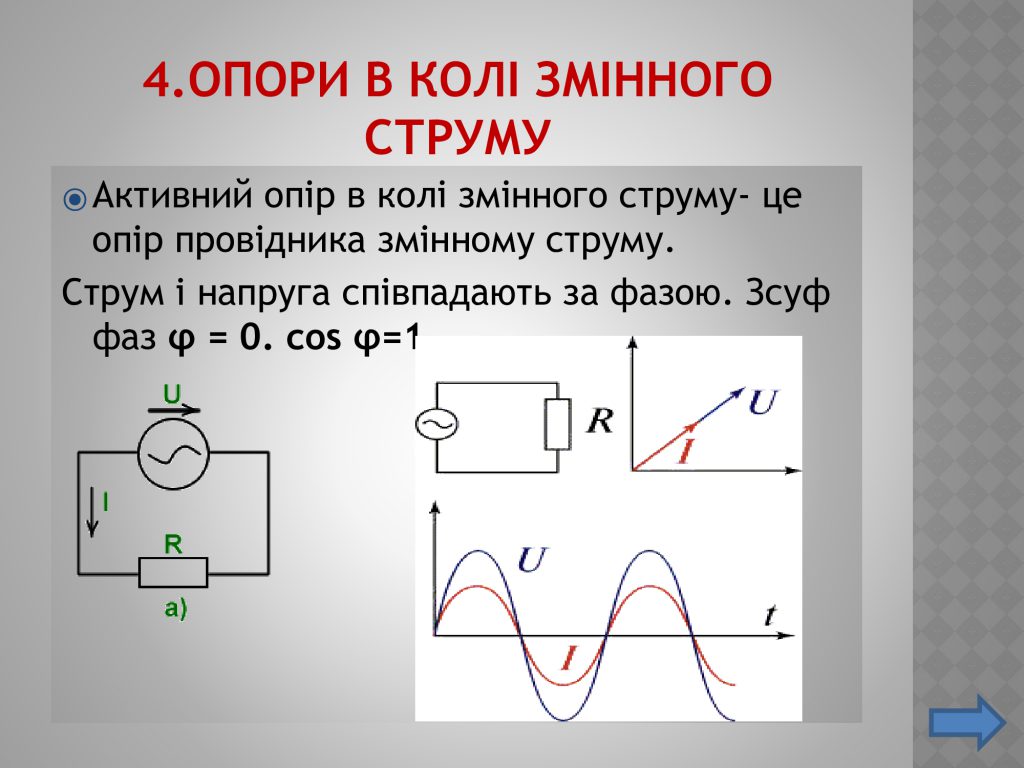

Фізичний сенс потужностей змінного струму

1. Активна потужність вказує на швидкість перетворення електричної енергії в інші види енергії, при цьому виконується робота.

2. Реактивнв потужність вказує на швидкість перетворення електричної енергії в електромагнітну енергію та навпаки, при цьому корисна  робота не виконується.

3. Повна потужність фізичного сенсу не має, цу – розрахункова величина.

Коефіцієнт потужності cosφ кількісно дорівнює частині активної енергії в повній і вказує на ефективність використання електричної енергії.

Виконайте інтерактивні вправи.

1.Змінний струм.

Дайте правильні відповіді на запитання з теми “Змінний струм”.

2. Інтерактивна вправа

Знайди енергопрофесію

3.Позначення електричних величин

КОНТРОЛЬ ЗНАНЬ

З ТЕМИ “ЗМІННИЙ СТРУМ”

Виконайте контрольну роботу для самоконтролю набутих знань.
