הגדרות

אות מחזורי (Periodic Signal) :

אות שערכיו חוזרים על עצמם מידי פרק זמן קבוע.

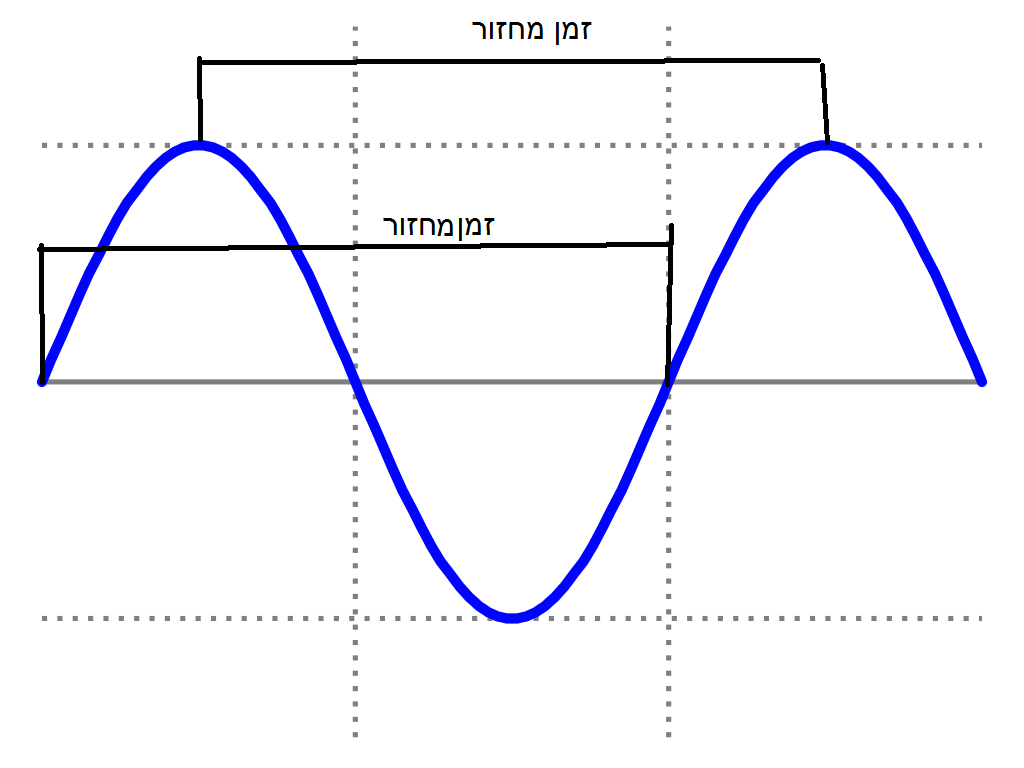

זמן מחזור (Cycle Time)  :

פרק הזמן הקבוע הקצר ביותר שלאחריו ערכי האות חוזרים על עצמם. זמן מחזור מסומן באות T.

מחזור האות  (Cycle ):

חלק הגרף המתאר את האות המחזורי במשך זמן מחזור אחד

תדר (Frequency) :

מספר המחזורים של האות בשנייה אחת.

ערך השיא  (Peak Value or Max Value):

הערך הרגעי הגדול ביותר של האות במשך זמן המחזור.

משוואה של גל סינוסואידלי:

(V(t)=Vm · cos(2·π·f·t+φ
